水系统中央空调中，循环水泵并不是一个独立运行的设备，而是需要与热泵主机、冷水机组、末端负荷以及控制系统形成联动。
很多项目把“水泵联动”简单理解成主机开机，水泵跟着启动。实际上，完整的控制逻辑还应该考虑水流建立、流量证明、主机延时启动、停机延时、最小流量、故障联锁以及多台主机之间的运行协调。
水系统中央空调通过水把冷热量从主机输送到风机盘管、AHU、地暖或其他水系统末端。
主机可以把水冷却或加热，但水并不会自行在整个建筑管网中循环。
循环水泵的作用，就是克服管道、阀门、盘管、换热器和其他部件产生的阻力，使系统保持设计流量。
因此，水泵的流量和扬程是否正确，会直接影响主机换热、末端能力以及整个系统稳定性。
所谓水泵联动，就是根据主机和系统的运行需求，自动控制循环水泵启停，并确保主机运行前已经建立可靠水流。
它不是简单把两个电源同时接通，而是一套有先后顺序和保护逻辑的控制关系。
如果热泵或冷水主机内部已经集成循环水泵，控制逻辑通常由设备自身完成。
这时设计重点不再是另外增加水泵启停控制，而是确认内置水泵是否能够满足项目实际管网。
| 需要核对 | 设计意义 |
| 额定流量 | 是否满足系统设计流量 |
| 可用扬程 | 是否能够克服最不利管路阻力 |
| 变频能力 | 是否支持部分负荷调节 |
| 最小流量要求 | 避免主机低流量保护或换热异常 |
如果主机没有集成循环水泵，就需要通过外部水泵控制箱、继电器、接触器或者PLC / DDC完成水泵启停。

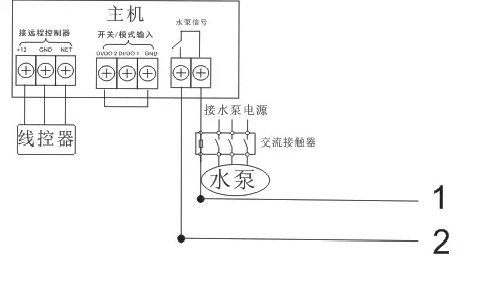

图片说明：旧项目中常见的单主机与外置水泵控制示意。实际接线时必须以当前设备的控制端子和电气图纸为准。
主机通常只提供一个“水泵运行请求”或“允许启动”的控制信号。
这个信号一般用于驱动中间继电器、接触器线圈、PLC输入或水泵控制柜，而不是直接给大功率水泵电机供电。

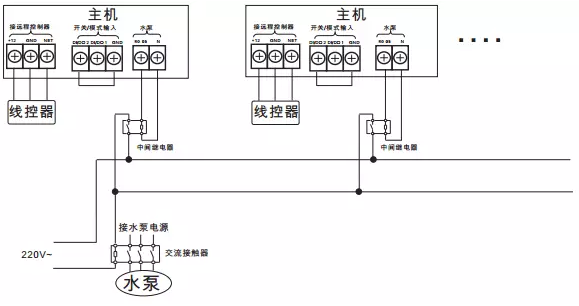

有源控制信号，是指设备控制端口本身能够输出一个规定电压或电气信号。
不同品牌和机型可能采用不同控制电压，因此不能统一认为主机一定输出220V。
实际使用时，需要核对厂家电气原理图中端子的输出电压、允许电流和控制对象。
如果输出能力有限，应通过中间继电器进行隔离和转换。

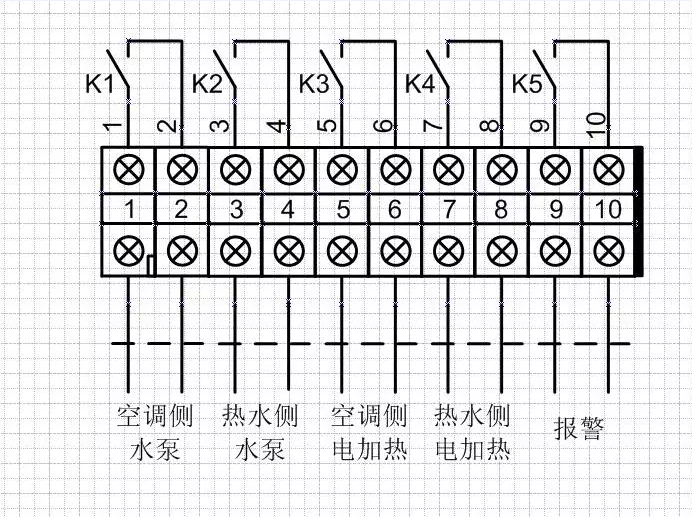

无源信号通常指干接点输出。
它本身不向外提供控制电压，只相当于一个由设备自动控制的开关触点。
因此，控制柜需要自行提供符合设计要求的控制电源，再通过这个干接点形成完整控制回路。
图片说明：无源干接点只提供开闭状态，控制电源应由外部控制柜提供，不能把干接点理解成电源输出端。
这是现场接线时非常重要的一点。
如果把一个带电压的有源输出直接接入原本只允许干接点输入的端口，可能造成控制板损坏或误动作。
| 类型 | 特点 | 接线前需要确认 |
| 有源输出 | 端口可能自带电压 | 输出电压、电流、负载类型 |
| 无源输出 | 仅提供触点开闭 | 触点容量、外部控制电源 |
任何项目都应该以具体主机接线图和厂家技术文件为准，不能只凭“以前都是220V”进行接线。
当多台热泵或冷水主机并联运行，而系统共用一套循环水泵时，控制逻辑比单机更复杂。

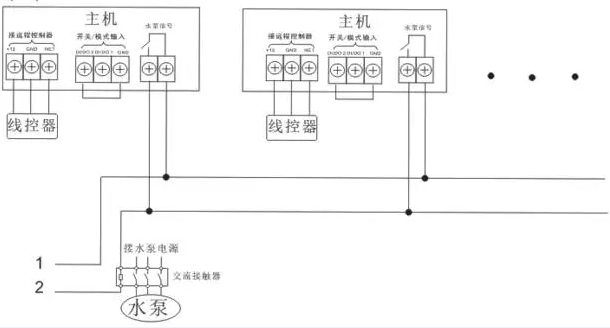

图片说明：多主机共享循环水泵时，需要把多台主机的运行需求进行逻辑汇总，而不是简单把不同设备控制端子直接并联。
基本逻辑可以理解为：
也就是说，只要系统中仍有至少一台主机需要运行，公共循环水泵就不能提前停止。
不同主机的输出端口可能存在不同电位、电压和内部控制结构。
如果没有确认厂家允许的接线方式，直接并联多个输出端可能出现反送电、控制干扰甚至控制板损坏。
更合理的方法，是把各台主机的运行需求分别接入中间继电器、PLC、DDC或集中控制器，再由控制逻辑统一输出水泵运行命令。
如果多台主机本身带有集中控制系统，可以由厂家集中控制器统一计算当前需要运行的主机数量，再输出公共水泵控制信号。

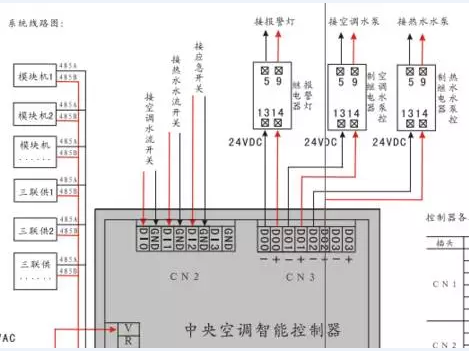

图片说明：采用集中控制后，可由统一逻辑完成主机台数、水泵启停及相关联锁管理。具体端子定义仍应以当前设备技术文件为准。
主机控制板上的水泵输出端，一般属于控制回路，而不是水泵动力回路。
循环水泵电机功率较大，启动电流也明显高于普通控制负载。
因此，常见做法是：
这样可以实现控制回路与动力回路分离，也便于增加过载保护、缺相保护和故障反馈。
因为水泵刚刚启动时，整个水系统需要一定时间建立稳定流量。
如果主机在没有可靠水流的情况下立即启动，可能导致换热器局部温度异常、低流量报警，甚至触发高低压或防冻保护。
具体延时时间应按照主机厂家控制要求和项目水系统特性确定，不宜统一设置成固定秒数。
水流证明的作用，是让控制系统确认“水泵虽然已经收到启动命令，而且管路中确实已经建立有效水流”。
常见检测方式包括：
只检测“接触器吸合”并不能完全证明水系统一定存在有效流量，因为还可能存在阀门未开、过滤器堵塞、管路缺水或水泵故障等问题。
部分热泵或冷水主机在压缩机停止以后，仍然需要循环水继续带走换热器中残余的冷热量。
因此，一些系统会设置水泵延时停机。
是否需要延时以及延时多久，应按照具体主机控制要求执行。
很多现代住宅和商业系统采用房间温控器控制两通阀。
当大量房间达到设定温度后，区域阀关闭，系统总流量会下降。
如果流量低于主机允许的最小值，就可能造成换热异常。
因此，多分区系统不能只控制房间阀门，还要同时考虑主机最小流量要求。
不同项目会采用不同方式解决流量变化和主机侧稳定问题。
| 措施 | 主要作用 |
| 压差旁通 | 在部分阀门关闭时提供一定旁通流量 |
| 缓冲水箱 | 增加系统水容量并改善主机短循环问题 |
| 水力分离 | 降低主机侧与末端侧相互干扰 |
| 一次 / 二次泵 | 分别管理冷热源侧和末端侧流量 |
具体采用哪一种方案，应根据系统规模、主机允许流量范围、末端控制方式和运行策略确定。
对于采用两通阀和动态负荷变化的水系统，变频循环泵可以根据实际需求降低转速。
常见方法是通过供回水管之间的压差传感器进行闭环控制。
变频控制的目标并不是让水泵尽量慢，而是在满足最不利末端和主机最小流量要求的前提下减少不必要的泵耗。
对于较大的住宅、商业建筑或多台主机系统，经常会配置多台循环水泵。
控制系统可以根据项目要求实现：
这样可以避免某一台水泵长期单独运行，同时提高系统故障情况下的可用性。
水泵联动必须是双向的。
不仅主机需要告诉水泵“我要运行”，水泵和水系统也应该告诉主机“水流是否正常”。
这类联锁可以避免在无水流或低流量条件下继续运行压缩机。
御居在水系统项目中，不会把循环水泵只作为一个“跟着主机开关”的电气附件。
更完整的控制需要同时考虑设备、水力系统、房间负荷以及整个建筑的运行状态。
在住宅分区控制中，可以由房间温控器和区域阀产生负荷需求；在较大的建筑项目中，则可以通过PLC、DDC或YUJU Building EMS统一管理主机、水泵、末端和能耗数据。
图片说明：历史项目控制图可以用于理解有源、无源和多机联动逻辑，但实际工程必须根据当前主机、控制器和水泵控制柜重新深化接线。
一套可靠的水泵联动控制，重点并不是接了多少根控制线，而是系统任何时候都能够保证正确的水流条件。
