YUJU回风口式电子空气净化设备：中央空调与风机盘管静电净化方案

面向中央空调回风口、风机盘管、AHU及回风管道的低阻力静电空气过滤解决方案

传统空调过滤器主要承担较大颗粒物拦截，而对于希望进一步提高室内空气过滤能力的住宅、办公和商业建筑，可以在中央空调回风系统中增加电子式空气净化设备。

YUJU回风口式电子空气净化设备采用前置预过滤 + 静电集尘模块的组合结构， 可以安装在中央空调回风口、风机盘管回风口、AHU空气处理箱段或回风管道中。

空气进入空调系统之前先通过净化模块，再进入换热设备和送风系统，从而形成集中式空气过滤处理。

一、什么是回风口式电子空气净化设备？

回风口式电子空气净化设备是一种与中央空调或风机盘管配合使用的空气过滤装置。

它通常安装在空气进入空调设备之前的位置，使室内回风先经过过滤处理，再进入换热器和风机。

这种设计与独立空气净化器不同。

它利用原有中央空调的空气循环能力，让净化模块成为HVAC空气循环的一部分。

二、静电空气过滤的基本工作原理

静电式空气过滤器与传统纤维过滤器的工作方式不同。

空气首先通过前置预过滤网，对较大的灰尘、毛发和纤维进行初步拦截。

随后空气进入电子集尘模块，通过电离和静电吸附方式，使部分空气颗粒物被捕集在集尘单元上。

与单纯依靠高密度滤材提高效率相比，静电过滤可以在保持较低空气阻力的同时提高颗粒物捕集能力。

三、为什么安装在回风侧？

把空气净化模块设置在回风侧，可以在空气进入风机盘管、AHU或换热盘管之前进行过滤。

这样不仅用于改善循环空气洁净度，也可以减少较大颗粒物进入换热器和设备内部。

对于长期运行的中央空调系统，有利于降低盘管和接水盘的积尘速度。

但过滤设备不能替代正常的盘管、接水盘和风管维护。

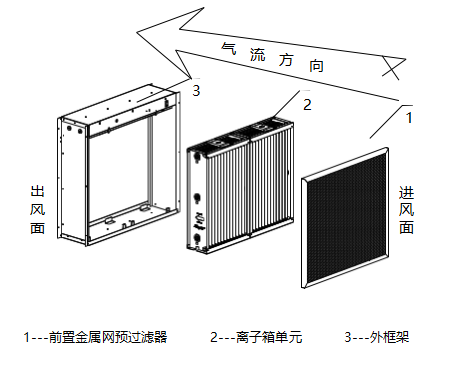

四、产品主要结构

YUJU回风口式电子净化设备主要由以下部分组成：

五、低阻力为什么对中央空调非常重要？

任何安装在风道中的空气过滤设备都会产生一定空气阻力。

如果过滤器阻力过大，可能导致风机实际送风量下降，并增加风机运行能耗。

因此，中央空调净化设备不能只看过滤能力，还必须同时考虑压力损失。

根据现有产品资料，部分YUJU电子静电过滤模块设计阻力约为12～38Pa， 实际数值仍应根据具体型号、风量和安装状态确认。

六、风量可以根据项目需求模块化组合

不同AHU、风机盘管和回风系统的设计风量差异很大。

YUJU电子净化设备采用模块化思路，可以根据回风口尺寸、风管尺寸和设计风量选择单个模块或多个模块组合。

根据现有产品资料，部分规格单模块处理风量最高可达到约3400m³/h（2000CFM）。

大型空气处理设备可以通过多个单元并排或组合安装，以匹配系统总风量。

七、适合新建工程，也适合部分既有空调改造

电子静电净化模块可以根据回风口或空调箱实际尺寸进行定制。

因此，除了新建项目，也可以根据现场空间条件用于部分既有中央空调系统的升级改造。

改造项目需要首先确认原有风机剩余静压、安装空间、检修空间和电源条件。

八、颗粒物过滤能力如何理解？

静电集尘设备主要用于处理空气中的颗粒污染物。

根据不同产品型号和检测条件，可以对细颗粒物、灰尘、烟尘和其他悬浮颗粒进行捕集。

现有产品资料中包含对更小粒径颗粒物处理能力的描述，但实际过滤效率应以具体型号对应的检测报告、测试粒径和测试工况为准。

九、可以增加UV等辅助空气处理模块吗？

根据项目需要，系统可以增加不同过滤模块或UV-C等辅助空气处理设备。

UV-C可以作为微生物控制的辅助技术，但实际效果与灯管输出、照射距离、照射时间、空气速度和安装位置有关。

因此，它不能替代空气过滤和新风系统。

更完整的空气品质方案通常是：

十、安装位置有什么要求？

电子静电过滤器通常需要安装在防雨、防潮并方便维护的室内设备区域。

设备不应直接暴露在室外雨雪环境中。

安装过程中需要重点注意：

十一、为什么必须防止气流旁通？

空气过滤设备效果不仅取决于过滤模块本身，也取决于安装密封质量。

如果过滤器周围存在较大缝隙，部分空气会直接绕过滤芯进入下游系统。

这样即使过滤模块本身性能很好，整套系统实际过滤效果也会下降。

因此，设备与空调箱或风管之间应通过盲板、密封条或适当密封材料减少空气旁通。

十二、为什么风管变径需要平缓过渡？

如果风管尺寸与电子净化设备迎风面积不同，需要设置合理的过渡风管。

过渡过快可能造成气流紊乱，使空气集中通过过滤器局部区域。

合理渐变可以帮助气流更加均匀地覆盖整个过滤迎风面，从而改善实际过滤和压力分布。

十三、电气控制如何与中央空调联动？

电子静电过滤设备需要按照产品铭牌要求连接正确电源。

在系统设计中，可以将净化设备与HVAC风机运行信号联动。

这样可以避免在没有空气流动时长期无意义运行。

部分型号还可以提供运行状态、故障信号或无源接点，与楼宇控制系统进行联动。

十四、为什么电子静电过滤器需要定期清洗？

静电集尘模块在运行过程中会持续捕集颗粒物。

随着污染物不断积累，集尘单元需要进行清洗，才能保持正常工作状态。

清洗周期不能简单固定为每月或每季度一次。

更合理的方法是根据：

综合确定实际维护周期。

十五、清洗后为什么必须完全干燥？

电子集尘模块属于高压静电设备。

因此，维护清洗完成后，离子箱和金属过滤组件必须充分干燥，再重新安装并通电运行。

对于集中式大型电子过滤设备，可以根据实际维护条件使用合适的清洗设备和清洗剂，但应按照产品技术要求执行。

十六、YUJU电子静电净化设备适合哪些场景？

实际选型应根据系统风量、风管尺寸、机外静压、安装空间和空气品质需求确定。

十七、YUJU如何将电子净化设备融入全空气系统？

电子静电过滤器不是一套完整空气环境系统，而是其中的一个空气处理模块。

在YUJU全空气系统中，可以与AHU、新风、温湿度控制和YUJU Air Basic™智能控制共同工作。

通过合理组合，可以在不过度增加系统阻力的前提下，提高中央空调循环空气的过滤处理能力。

好的空气净化，不只是选择过滤器，更要让过滤器与风量、静压、风管和维护条件正确匹配。
