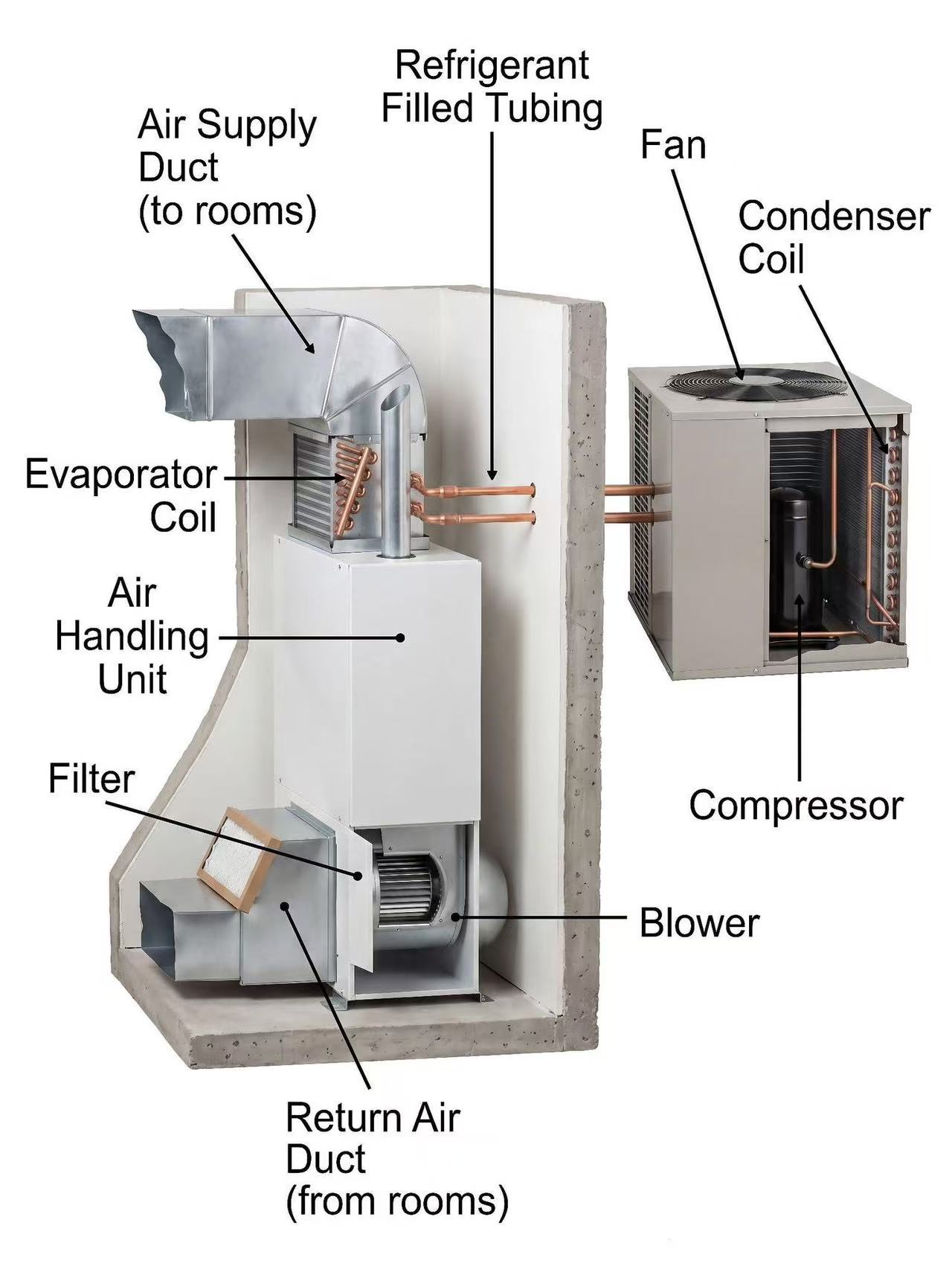

从空气处理机组、压缩机、冷凝器到送回风管路，了解中央全空气系统如何完成制冷、空气循环与热量转移
中央全空气空调系统通过空气处理机组（AHU）、冷热源设备、风管、风机、过滤器及控制系统， 对建筑室内空气进行集中处理并输送至不同房间。
对于采用直膨制冷方式的系统，室内侧换热器通过制冷剂蒸发吸收空气中的热量， 室外侧再通过冷凝器将这些热量释放到室外，从而形成完整的制冷循环。
如果系统采用冷冻水作为冷热媒介，则AHU内部通常配置冷水盘管或热水盘管， 冷热源由冷水机组、热泵或其他设备提供。
AHU（Air Handling Unit）是中央全空气系统的重要室内设备。
它的主要作用是对空气进行集中处理，并通过风管输送到不同区域。
根据系统配置，AHU内部可以包括：
需要注意的是，AHU内部使用什么类型的换热盘管，与冷热源形式有关。
直膨系统通常采用制冷剂盘管；冷冻水系统则通常采用冷水或热水盘管。
在直膨制冷系统中，低温低压制冷剂进入室内蒸发器后吸收空气中的热量并发生蒸发， 使通过盘管的空气温度下降。
如果盘管表面温度低于空气露点，空气中的部分水蒸气还会凝结成冷凝水， 从而同时实现降温和除湿。
在冷冻水系统中，则由低温冷水流经AHU冷却盘管，吸收空气热量，实现类似的空气降温过程。
在蒸气压缩式制冷系统中，压缩机负责吸入低压制冷剂蒸气，并将其压缩成高压、高温状态。
它为制冷剂在蒸发器、冷凝器和膨胀装置之间持续循环提供动力。
从压缩机排出的高温高压制冷剂进入冷凝器。
室外风机推动空气通过冷凝器换热器，使制冷剂将热量释放到室外环境中， 并逐渐由高温蒸气冷凝为液体。
因此，夏季制冷并不是“制造冷量”，而是把室内热量转移到室外。
采用分体式直膨结构时，室内机与室外机之间通常通过铜管连接。
这些管路承担制冷剂在室内换热器、压缩机和室外冷凝器之间循环流动的作用。
制冷剂管路设计需要关注：
如果管路设计或施工不合理，可能影响系统能力、回油和长期运行稳定性。
室内风机将回风和新风吸入AHU，推动空气通过过滤器和换热盘管， 再通过送风管输送至不同房间。
室外风机负责推动室外空气通过冷凝器换热表面，帮助制冷剂向环境释放热量。
两侧风量是否合理，都会直接影响系统换热效果。
回风和室外新风进入AHU后，可以先经过空气过滤器。
过滤器主要用于降低空气中的灰尘、花粉及其他颗粒污染物，同时也可以减少换热盘管和风管内部积尘。
不同项目可以根据空气品质需求选择不同效率等级的过滤器。
处理后的空气通过送风管进入房间以后，还需要通过合理路径返回AHU。
只有形成完整的送风与回风循环，系统才能持续稳定地处理室内空气。
如果只有送风而回风路径不足，可能导致：
根据建筑结构，可以采用独立回风、集中回风、走廊回风、门下过流或过流百叶等不同方式。
现代全空气系统通常可以将一定比例的室外新风引入AHU，与室内回风混合后统一进行空气处理。
这样可以在维持温度的同时补充室外空气，帮助降低CO₂和异味浓度。
新风量需要根据人员数量、建筑用途、空气品质目标以及相关设计要求确定， 而不是简单采用固定比例。
当湿空气通过低温冷却盘管时，如果盘管表面温度低于空气露点， 空气中的水蒸气就会在盘管表面凝结成水。
因此，夏季制冷过程往往同时伴随一定程度的除湿。
如果建筑对湿度控制要求更高，还需要根据项目增加再热、独立除湿或其他湿度控制功能。
| 对比项目 | 普通分体空调 | 中央全空气系统 |
| 空气处理 | 主要处理单个房间循环空气 | 集中处理后通过风管输送 |
| 送风范围 | 局部区域 | 可覆盖多个房间和区域 |
| 新风 | 通常需独立系统 | 可集成至AHU处理流程 |
| 过滤 | 设备自带基础过滤 | 可根据项目配置多级过滤 |
| 分区控制 | 通常每台设备独立控制 | 可结合VAV进行多区域控制 |
中央全空气系统真正的价值，并不只是把一个大型空调通过风管送到多个房间。
它更重要的特点，是把冷热处理、新风、空气过滤、除湿、送回风和智能控制 放在一个统一的空气环境系统中进行设计。
对于住宅、别墅、办公楼及其他建筑，实际设计还需要结合冷热负荷、送风量、新风量、风管阻力、最不利环路、设备静压及房间用途进行计算。
理解空气如何流动、热量如何转移，才能真正理解中央全空气系统的工作原理。
