毛细管辐射空调并不是单独一层“毛细管网”就能完成制冷和采暖。
一套完整的毛细管辐射系统，通常需要由冷热源、水系统、分集水器、循环泵、辐射末端、房间温控、露点保护、新风和除湿系统共同组成。
其中，毛细管网主要负责房间显热交换；夏季湿度、新风和潜热负荷则需要由其他空气处理系统配合完成。

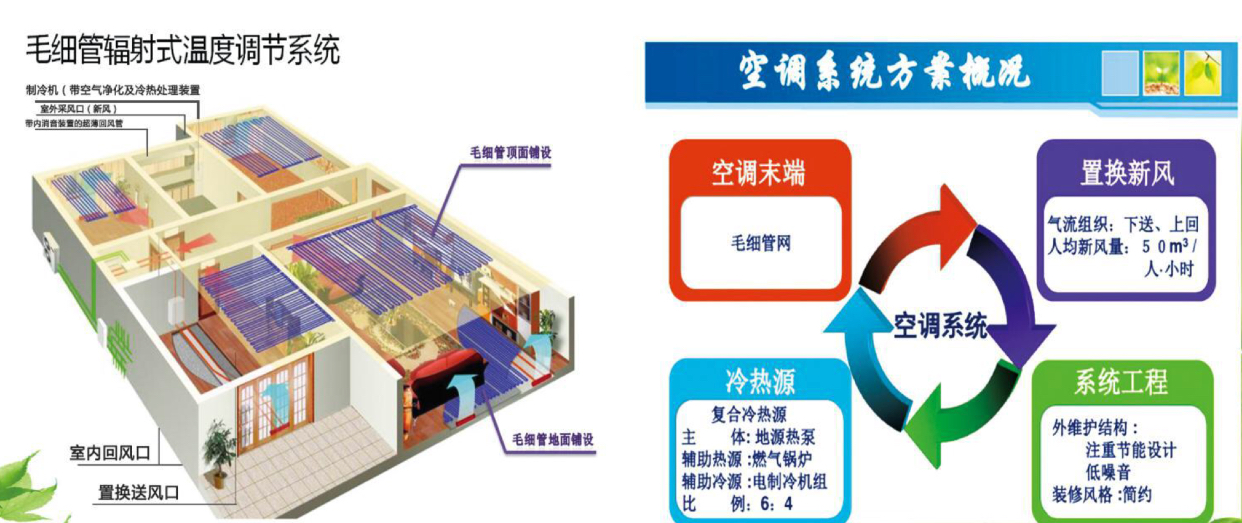

图片说明：毛细管辐射空调不是单一末端设备，而是一套由冷热源、水系统、控制和辐射末端共同组成的完整系统。
| 系统部分 | 主要作用 |
| 冷热源 | 提供冷水或热水 |
| 循环水泵 | 推动水在主机与各区域之间循环 |
| 分集水器 | 向不同房间和回路分配水量 |
| 毛细管网 | 通过顶面、墙面等大面积辐射换热 |
| 温控系统 | 判断房间冷热需求并控制阀门 |
| 露点保护 | 降低夏季辐射面结露风险 |
| 新风 / 除湿 | 处理空气更新和潜热负荷 |

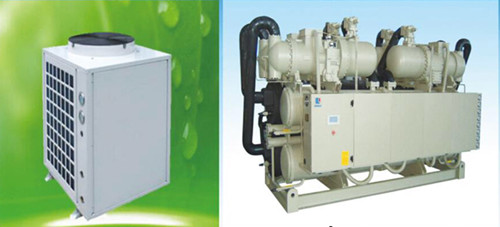

毛细管辐射系统并不限定必须使用某一种冷水机组。
根据项目条件，可以与多种冷热源组合。
原理上，辐射系统通常采用比传统低温冷冻水末端更温和的夏季供水工况，以及较低温度的冬季热水工况。
但具体供水温度不能固定写成某一个数字，而应根据室内负荷、露点、有效辐射面积和设备性能确定。
传统风机盘管和毛细管辐射末端，对水温的需求并不完全一样。
如果一个项目同时存在风机盘管和辐射末端，就不能简单把同一温度的水直接送到所有末端。
根据系统结构，可以采用混水、三通调节、板式换热器、独立二次回路等方式调节水温。
具体采用哪一种形式，应根据冷热源、水温等级和水力系统共同确定。
图片说明：辐射末端的水温和流量需要通过水系统进行合理调节，不能只依赖冷热源主机直接供水。

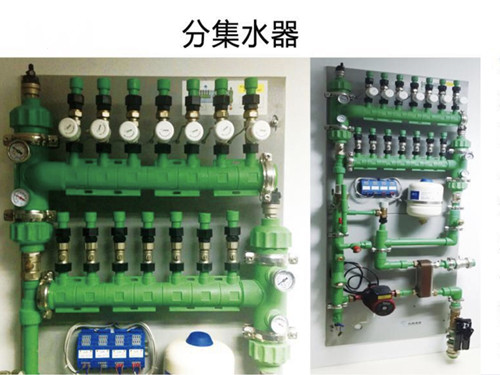

分集水器负责把主系统水量分配到不同房间、不同区域或不同辐射回路。
除了分配水流，分集水器区域还可以布置流量调节阀、执行器、排气、压力和温度监测等部件。
循环泵负责克服管路、阀门、换热器和毛细管网产生的阻力。
泵选得过小，远端回路可能流量不足；泵选得过大，又可能造成阀门压差过高、水力噪声和不必要的泵耗。
因此，循环泵应该根据实际设计流量和最不利环路阻力选择，而不是简单按照建筑面积匹配。
多个房间同时连接到一套水系统后，水会优先流向阻力较小的回路。
如果不进行平衡，可能出现近端房间流量过大、远端房间流量不足的情况。
因此，流量计、平衡阀、执行器和变频水泵等部件，都可能成为系统控制的一部分。

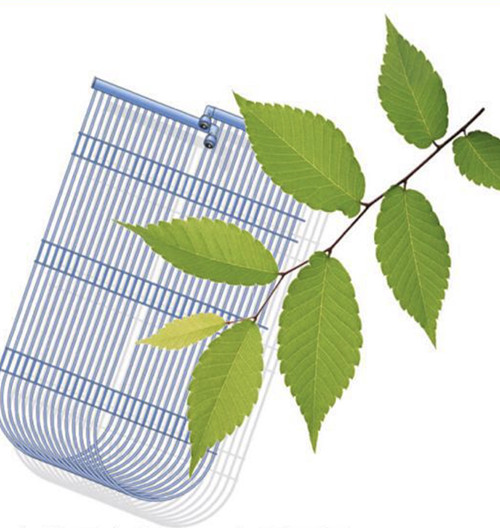

毛细管网由大量细小水管组成，并紧贴或嵌入顶面、墙面等建筑表层。
由于有效换热面积较大，系统可以通过较小温差持续向房间传递冷热量。
冬季，温水加热辐射表面；夏季，冷水降低辐射表面温度。
房间最终通过辐射换热与自然对流共同作用完成温度调节。
具体毛细管尺寸、间距、材料和允许工作压力属于产品参数，应以实际产品技术资料为准，不应把某一个品牌的数据作为所有系统的统一标准。

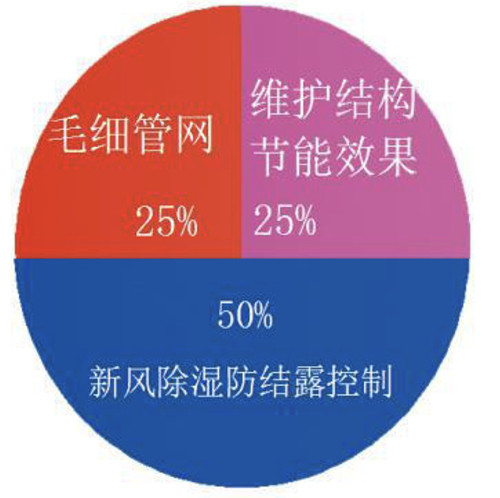

毛细管辐射制冷最需要避免的，就是表面结露。
当辐射表面温度低于室内空气露点温度时，空气中的水蒸气可能凝结成水。
所以，辐射制冷绝不能只靠一个固定冷水温度长期运行。

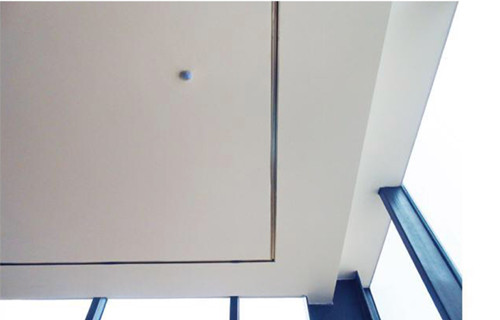

露点保护可以采用不同的传感和控制方式。
有的系统直接检测辐射表面附近的结露风险，有的则通过室内温度和相对湿度计算实时露点。
当系统判断存在结露风险时，可以根据控制策略采取：
传感器数量和安装位置应根据实际分区、建筑湿度条件和控制系统确定，并不是所有项目固定使用相同配置。
因为露点保护属于“防止结露”的控制措施，而不是“消除室内湿负荷”的设备。
如果夏季室内湿度一直很高，系统只能不断提高冷水温度或者停止辐射制冷，最终辐射系统的制冷能力就会受到限制。
毛细管辐射末端不会自动提供新鲜空气，也不适合依靠表面冷凝大量处理空气中的水分。
| 系统 | 主要任务 |
| 毛细管辐射 | 主要承担显热交换 |
| 新风系统 | 空气更新和CO₂管理 |
| 除湿系统 | 处理空气中的潜热和水分 |
在夏季高湿地区，三者之间的协同尤其重要。

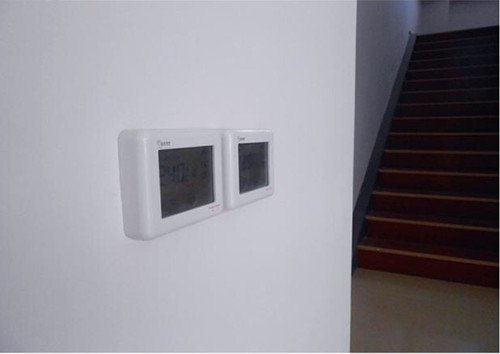

房间温控器负责判断空间是否还有制冷或制热需求。
根据系统设计，房间温控器可以控制分集水器执行器或区域阀，再由主控制器协调水泵、冷热源和水温。
更完善的系统还可以同时采集温度、湿度、露点和设备运行状态进行综合控制。

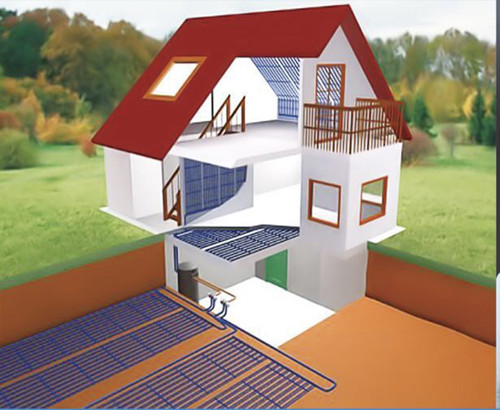

毛细管辐射末端主要可以分为干式和湿式两类施工方式。
干式系统通常把毛细管网集成到金属板、石膏板或其他模块化辐射板中。

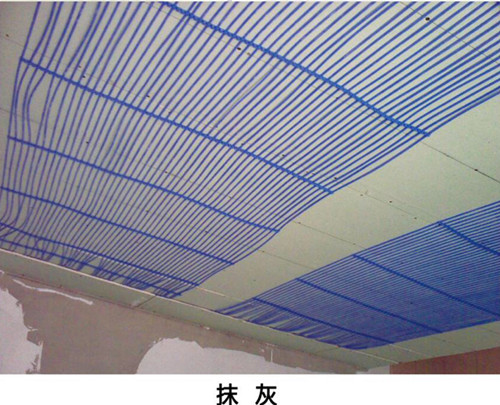

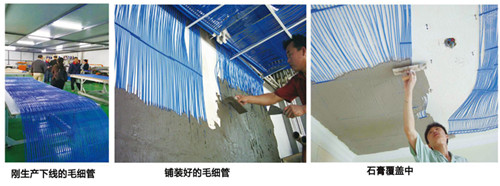

湿式系统通常把毛细管网直接固定在顶板、墙面或其他基层上，再利用适合的抹灰或导热材料覆盖。
干式和湿式没有绝对优劣，应根据项目结构、装修方式、成本、工期和维护条件选择。
| 安装位置 | 应用特点 |
| 顶面 | 适合大面积夏季辐射制冷，也可用于供暖 |
| 墙面 | 可补充有效辐射面积，但要避开柜体和后期钻孔位置 |
| 地面 | 冬季供暖应用成熟；夏季地面辐射制冷需更谨慎控制露点 |
毛细管网属于隐蔽工程。
一旦抹灰、封板或完成吊顶，后期再发现漏点，维修难度会明显增加。
试压压力、保压时间和验收方法应按照具体产品技术要求和项目施工标准执行。
不能只通过供水温度直接下结论。
较温和的供冷和供热水温，确实有机会让热泵或冷水机组工作在更有利的工况，但完整建筑能耗还包括：
所以，毛细管辐射系统是否节能，应评价整个系统，而不是只比较某一个水温参数。
御居不会把毛细管网作为一个孤立末端进行设计，而是把它放在整个住宅冷热与空气环境系统中考虑。
特别是在夏季，御居更重视把显热和潜热分开处理。
辐射末端承担适合它的显热部分，而新风、除湿或全空气系统负责水分和空气品质。
真正难的不是把毛细管网铺到顶面或墙面。
而是让冷热源、水温、水流量、房间负荷、露点、湿度和空气系统始终保持协调。
