很多用户知道地暖是“地板下面铺管”，但真正完整的水地暖系统，远不只是地面盘管。
一套能够稳定运行的水地暖，需要把热源、水力输配、分集水器、房间温控、地暖盘管、保温结构和地面构造共同设计。

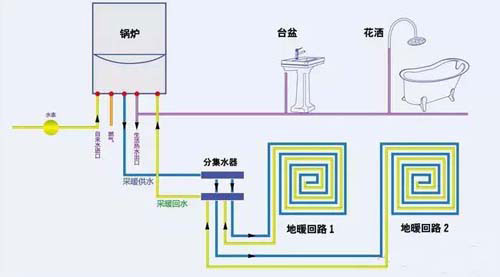

图片说明：完整水地暖系统通常包括热源、循环水路、分集水器、地暖回路和房间温控等多个部分。
与传统“地上设备 + 地下管道”的简单分类相比，从系统设计角度，更适合把水地暖分成以下几个部分：
此外，地暖地面结构中的保温层、边界保温、填充层和饰面材料，也直接影响最终散热能力和使用效果。
热源负责把循环水加热到地暖系统所需要的温度。
燃气壁挂炉只是常见热源之一，现代住宅还可以使用空气源热泵、地源热泵或其他适合低温热水系统的热源。
| 热源 | 地暖应用特点 |
| 燃气壁挂炉 | 住宅常见热源，可同时结合生活热水设计 |
| 空气源热泵 | 适合低温热水地暖，可与中央空调水系统组合 |
| 地源热泵 | 可与地暖、风机盘管或AHU组成冷热一体系统 |
| 集中供暖换热 | 需要根据供水温度、水压和系统形式进行匹配 |
图片说明：地暖热源可以采用壁挂炉、空气源热泵、地源热泵等，具体选型应根据建筑负荷和能源条件确定。
采用燃气壁挂炉作为热源时，壁挂炉负责把采暖循环水加热到系统需要的温度。
部分壁挂炉还可以同时提供生活热水，但采暖和生活热水的运行逻辑需要根据具体机型确定。

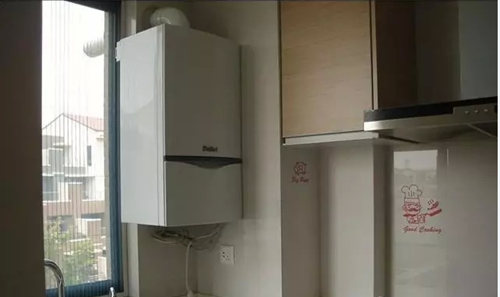

图片说明：壁挂炉可以作为住宅地暖热源，但系统效果还取决于水温控制、循环流量和房间负荷。
循环泵的核心作用不是简单“增压”，而是提供水在整个地暖管路中循环所需要的流量和压头。
是否需要独立增加循环泵，不能只看房屋面积，而要根据系统阻力、流量需求、热源内置泵能力和水力结构判断。
不是。
混水装置主要用于热源供水温度与地暖末端所需水温不一致的系统。
例如某些热源同时服务高温散热器和低温地暖时，就可能需要通过混水控制实现不同温度回路匹配。
分集水器负责把主管送来的热水分配到不同房间或不同地暖回路，再把各回路回水重新汇集。
它通常还会集成流量计、调节阀、排气装置、泄水装置以及电热执行器等部件。

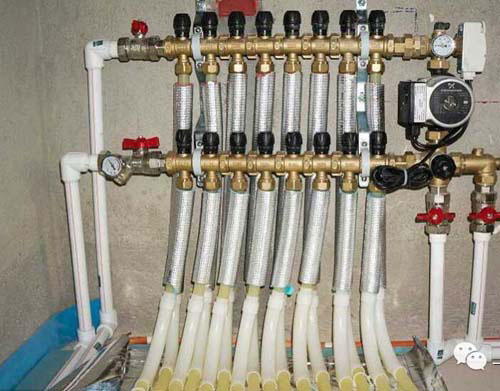

图片说明：分集水器负责各房间地暖回路的分配、汇集和流量调节，是水力平衡和分区控制的重要组成部分。

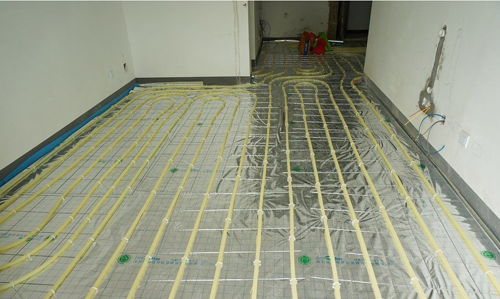

地暖管埋设在地面构造层中，热水在管内循环，通过地面向房间释放热量。
常见管材包括PE-RT、PEX等，不同管材应根据产品标准、设计温度、压力等级和施工条件选择。
不能简单认为“某种管材一定能用50年”，实际使用寿命与管材等级、运行温度、压力、安装质量和系统条件有关。

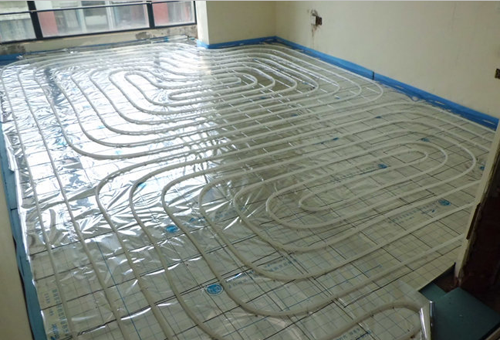

图片说明：地暖管承担热水循环和地面换热，管间距、回路长度和流量需要根据房间热负荷进行设计。
不是。
地暖管间距应该由房间热负荷、地面材料、供回水温度和设计流量共同决定。
盲目加密盘管，并不代表房间一定更暖，还可能增加回路阻力和施工复杂度。
温控器负责检测房间温度并与设定值比较。
在常见分区地暖系统中，温控器通常不是直接控制热源本身，而是先控制对应回路的电热执行器或阀门。
对于多房间系统，还需要考虑最小流量、热源最小运行时间、水泵延时以及多个房间同时启停的控制逻辑。
保温板位于地暖盘管下方，主要作用是减少热量向楼板或下层空间传递。
保温性能不能只看材料名称，更应关注实际技术参数。

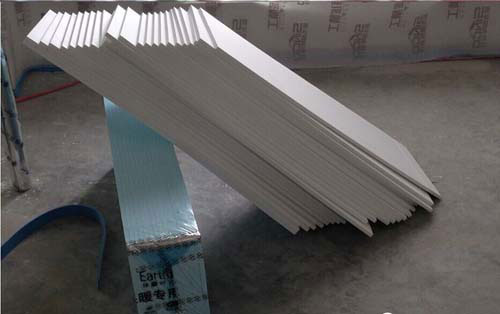

图片说明：地暖保温层的核心任务是控制向下热损失，并为上部地暖结构提供稳定基础。
传统地暖施工中经常会在保温板上设置带有标线的反射膜。
但在湿式地暖结构中，不能把反射膜宣传成“把大量热量直接反射回房间”的核心节能部件。
当反射层被砂浆或填充层覆盖以后，传热方式与存在空气层时并不相同。

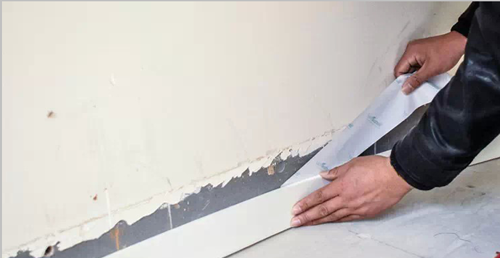

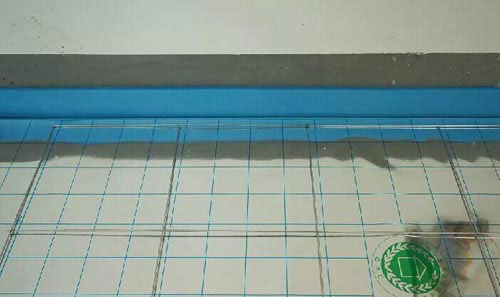

边界保温条通常设置在地暖填充层与周边墙体、柱体等垂直构件之间。
它不仅可以减少部分边缘热桥，更重要的是给地面填充层热胀冷缩提供必要的边界缓冲。
不一定。
钢丝网是否需要设置，要根据地面结构、填充层做法、基层状况、荷载、面层以及具体设计要求确定。
它可以在一些地面构造中承担增强、控制裂缝或辅助固定等作用，但不能简单认为“只要铺了钢丝网，瓷砖就一定不会开裂”。
地面开裂还与基层、填充层材料、厚度、养护、伸缩缝、结构变形和饰面施工有关。
卡钉主要用于把地暖管固定在保温层或相应固定层上，使管道能够按照设计间距和走向铺设。
判断卡钉质量不能简单通过颜色区分“新料还是回收料”。
更应该关注材料强度、固定可靠性、施工适配性以及长期使用条件。
从热源到分集水器之间的供回水主管，需要根据系统环境进行保温。
主管保温的核心目的是减少无效热损失，并在特定工况下控制管道表面温度。

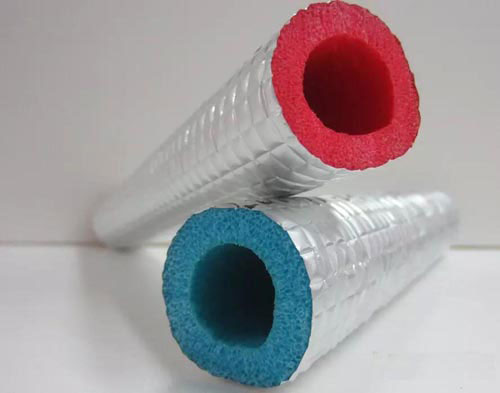

图片说明：地暖主管保温应保证连续性，减少热量在到达分集水器之前的无效损失。

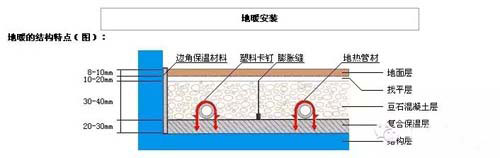

地暖系统最终需要和建筑地面共同形成完整构造。
不同项目的具体层次和施工方法可能不同，应根据设计体系和材料厂家要求确定。
热量从地暖管传递到房间，需要穿过填充层、粘结层和地面饰面。
因此瓷砖、石材、木地板等材料的热阻会影响地暖的实际散热能力。
不同房间的地暖回路长度、负荷和阻力并不相同。
如果系统没有进行合理调节，水更容易流向阻力较小的回路，从而出现近端房间过热、远端房间不热的问题。
因此分集水器上的流量调节不是装饰功能，而是系统调试的重要部分。
不一定。
多房间地暖系统需要先汇总各区域采暖需求，再决定循环泵和热源运行。
所以不能简单把某一个房间温控器直接作为主机电源开关。
这个顺序比“先选一个壁挂炉，再现场决定怎么铺管”更加合理。
御居环境在住宅地暖设计中，不会只关注某一个品牌的壁挂炉、地暖管或分集水器，而是关注整个系统是否匹配。
对于不同住宅，可以根据能源条件和舒适需求选择燃气壁挂炉、空气源热泵、地源热泵等不同热源，再与地暖、中央空调、新风和智能控制进行整体协调。
